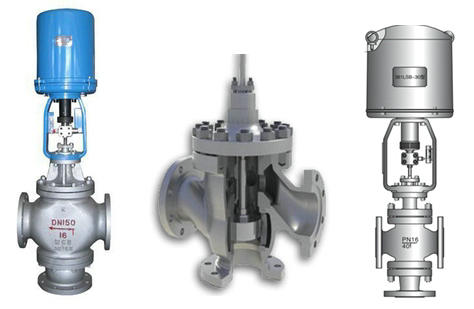

電動三通調節閥
- 閥門型號：ZDLQ、ZDLX
- 通徑規格：合流閥：DN25～300mm 分流閥：DN80～300mm
- 結構形式：三通鑄造閥
- 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
- 公稱壓力：PN16、PN40、PN64
- 適用溫度：-17℃-450℃（具體見產品詳情）
- 應用范圍：液體、氣體、蒸汽、化工、石油、冶金、電站
- 產品特點：一閥多用，動作靈敏、流量大、調節精度高
電子式電動三通調節閥概述：
ZDLQ/X電子式電動三通調節閥通常分為合流和分流兩種形式，合流閥為兩進一出，其作用是將兩種流體匯合成第三種流體，分流閥為一進兩出，將一種流體分成兩路流體，從而達到流體混合升溫或降溫，或流體不等量分流，滿足各種不同工況的使用要求。但合流、分流閥只能對應選用，當公稱通徑和壓差較小時合流閥可用于分流場合，當公稱通徑DN≥80mm和壓差較大的分流場合，只能使用分流閥。
電子式電動三通調節閥特點：
電動三通調節閥常用于熱交換器的兩種介質調節，及簡單的配比調節，可一臺代替兩臺單座、雙座調節閥使用，還可節省去安裝管道、節省投資，占據空間小。采用3810系列或PSL系列直行程電動執行機構和三通調節閥體組成，以電源為動力，接受統一的標準信號0～10mA DC或4-20mA Dc驅使閥門開度與此操作信號相對應，達到對壓力、流量、液位、溫度等工參數的調節。
電子式電動三通調節閥參數：
|
閥體 |
|
形 式 |
三通鑄造閥 |
|
公稱通徑 |
25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm |
|
公稱壓力 |
PN16、40、64bar |
|
法蘭標準 |
JB/T79.1-94、79.2-94等 |
|
材 料 |
鑄鋼( ZG230450)、不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 |
|
上 閥 蓋 |
標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃ |
|
閥蓋形式 |
螺栓壓緊式 |
|
填 料 |
V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料 |
|
閥內組件 |
|
閥芯型式 |
雙導向雙座套筒型閥芯 |
|
流量特性 |
等百分比特性和線性特性 |
|
材 料 |
不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 |
電動三通調節閥原理：【 查看
電動三通調節閥工作原理動態圖 】
分流閥 |
合流閥 |
電動三調節閥閥體為三通結構，即一進兩出（分流型），兩進一出（合流型），其中三通合流調節閥用于將兩種流體混合成第三種流體，或兩種不同溫度的同種流體，混合成同一溫度流體。而三通分流閥則是將一種流體分成兩路流體。
電動三通調節閥執行機構：
|
主要技術參數 |
電源電壓：220W50Hz輸入信號：4-20mA或1-5V．DC輸出信號：4-20mA．DC |
|
防護等級：相當IP55 隔爆標志：Exd|| BT4 手操功能：手柄 |
|
環境溫度：-25 +70℃ 環境濕度：≤95% |
|
額定流量系數Kv、額定行程、配用執行機構型號、允許壓差 |
|
公稱通徑DN(mm) |
|
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數Kv |
合流 |
8.5 |
12 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1360 |
|
分流 |
- |
- |
- |
- |
- |
85 |
135 |
210 |
340 |
535 |
800 |
1360 |
|
行程L (mm) |
|
16 |
25 |
40 |
60 |
100 |
|
允許壓差( bar) |
|
DK2-310 |
DK2-310 |
DK2-410 |
DK2-410 |
DK2-510 |
|
配用執行機構型號 |
|
32 |
22 |
22 |
14 |
13.8 |
9.4 |
6.1 |
5.1 |
3.6 |
2 |
1.9 |
1.3 |

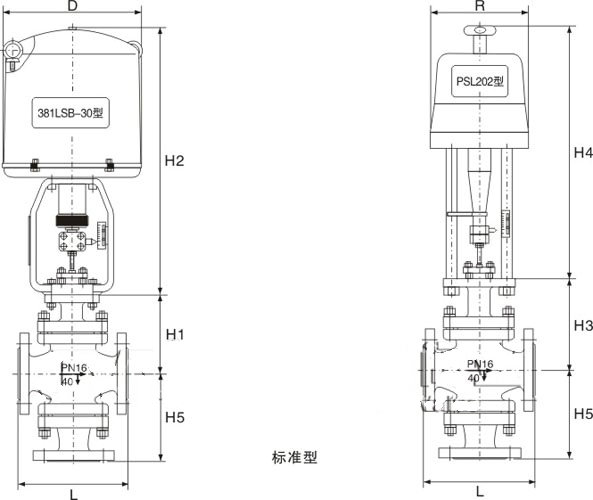

電子式電動三通調節閥尺寸：
|
外形尺寸及重量 單位：mm |
|
公稱通徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
|
185 |
220 |
222 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
|
D |
|
255 |
255 |
255 |
255 |
255 |
255 |
255 |
310 |
310 |
310 |
|
R |
|
177 |
177 |
177 |
177 |
177 |
177 |
177 |
226 |
226 |
226 |
|
H1 |
|
155 |
175 |
180 |
200 |
235 |
250 |
260 |
330 |
350 |
420 |
|
H2 |
|
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
|
H3 |
|
181 |
195 |
200 |
220 |
262 |
277 |
287 |
357 |
377 |
447 |
|
H4 |
|
459 |
459 |
459 |
459 |
520 |
520 |
520 |
570 |
570 |
570 |
|
H5 |
|
135 |
145 |
160 |
170 |
190 |
200 |
220 |
280 |
320 |
380 |
|
重量(KG) |
13 |
17 |
19 |
20 |
38 |
50 |
60 |
84 |
87 |
110 |
相關產品： 氣動薄膜三通調節閥
